Сегодня мы углубимся в тему «невидимого героя» в области геотехники, крепления горных выработок и укрепления строительных конструкций — смоляного анкера для штанговых анкеров.

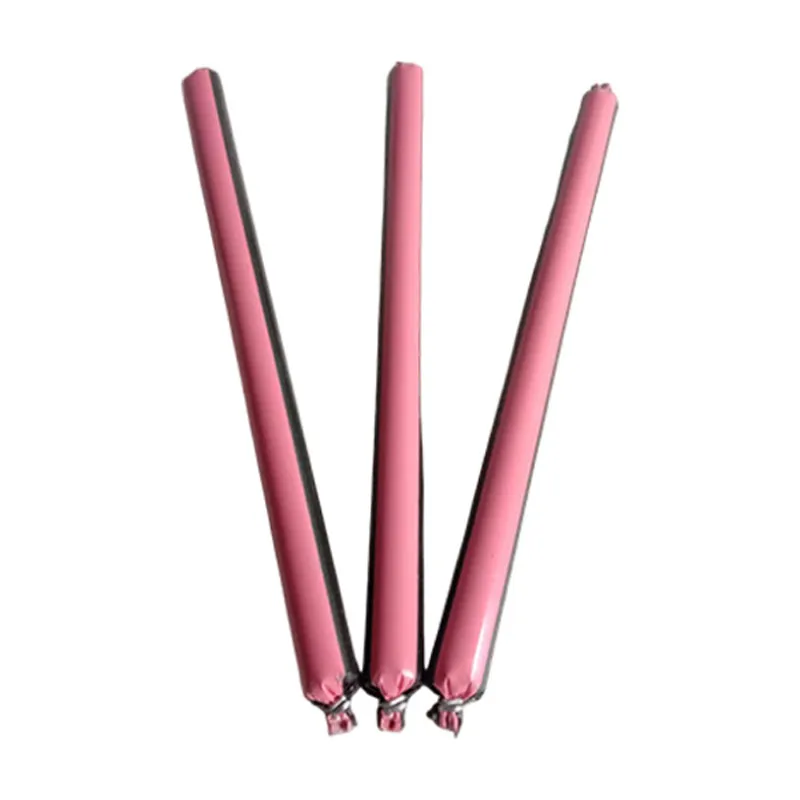

Вы, возможно, видели его: этот двухкомпонентный картридж, похожий на сосиску, который помещают в пробуренное отверстие, а затем вставляют анкерный стержень. Но задумывались ли вы, какая точная химико-механическая «беседа» скрывается за этой, казалось бы, простой операцией? Почему одни точки крепления остаются незыблемыми как скала десятилетиями, а другие в критический момент «подводят»?
Ключ к успеху или неудаче часто кроется в микроскопическом процессе превращения смоляного анкера из пастообразного состояния в твёрдое и его слияния с массивом породы. В этой статье мы вместе погрузимся в это небольшое отверстие, чтобы досконально разобраться в принципе работы, коренных причинах отказов и методах оптимизации состава смоляных анкеров.
Невидимая «стержневая опора»: Какова роль смоляного анкера?
Прежде чем говорить о принципах, важно понять возложенную на него ответственную задачу.
В глубоких угольных выработках он должен надёжно зафиксировать анкерный стержень в fractured породном массиве, чтобы совместно выдерживать горное давление и предотвращать обрушение кровли. В грандиозных тоннельных проектах он обеспечивает прочное сцепление системы крепления с окружающим массивом породы, формируя устойчивую несущую арку. При укреплении строительных конструкций он глубоко закрепляет стальную арматуру в бетонном основании, передавая значительные растягивающие напряжения.
Его миссия проста и чрезвычайно важна: за очень короткое время, в сложных условиях тёмного отверстия, создать высокопрочное и долговечное «соединение».
Это соединение — не простое склеивание и не механическая фиксация, а «глубокое слияние», начинающееся на молекулярном уровне и проникающее в микропоры и трещины основания. От анкера требуется не только быстрое отверждение, но и превосходная адгезия, достаточная эластичность и отличная долговременная долговечность.
Так как же этот небольшой картридж выполняет свою сложную миссию в тёмном отверстии?
«Магия» микромира: Как смоляной анкер совершает «чудо»?
Если бы мы могли уменьшиться и проникнуть внутрь пробуренного отверстия, то стали бы свидетелями захватывающего микроскопического превращения. Этот процесс можно обобщить в три точные стадии.
Стадия 1: Жидкостная пропитка и разрушение границы раздела
Когда картридж разрушается при перемешивании, вязкая смесь смолы, отвердителя и наполнителя под механическим воздействием становится пастообразной и начинает своё «путешествие пропитки». В этот момент она сначала сталкивается с поверхностью породы или бетонного основания — отнюдь не гладкой, как зеркало, а со сложным «микрорельефом», заполненным порами, трещинами и пылью.
Успешное анкерование начинается со смачивания и проникновения в каждый угол этого рельефа. Активные компоненты анкера, подобно передовому отряду, должны разрушить возможные «барьеры» на поверхности основания, такие как плёнки воды или масла, и вступить в прямой контакт со свежей, обладающей высокой поверхностной энергией, массой основания. Этот шаг закладывает прочную физическую основу для последующего химического связывания, подобно расчистке и уплотнению грунта под фундамент высотного здания.
Стадия 2: Реакция полимеризации и «рост на месте»
По мере тщательного смешивания смолы и отвердителя начинается экзотермическая химическая реакция — полимеризация — стремительно и упорядоченно. Бесчисленные молекулы мономеров соединяются, образуя огромную трёхмерную сшитую полимерную сеть.
Волшебство этого процесса заключается в слове «in situ» (на месте). Эта полимерная сеть формируется не где-то отдельно, а «произрастает» непосредственно в отверстии, на поверхности породного массива. Она прочно «встраивает» себя в микрорельеф основания. Выделяемое в ходе реакции тепло, с одной стороны, ускоряет процесс, а с другой — способствует удалению следов влаги и более плотному контакту на границе раздела.
Стадия 3: Механическое сцепление и молекулярное «рукопожатие»
После завершения полимеризации исходная жидкая смесь превращается в твёрдое тело. Теперь его связь с основанием осуществляется двумя путями:
Макроскопическое и механическое сцепление: Отверждённая смола полностью повторяет форму внутренней стенки отверстия, включая микропоры и неровности основания. Это создаёт мощную структуру типа «шип-паз», обеспечивая чисто механическую силу анкеровки.
Микроскопическое и молекулярное взаимодействие: Что ещё более важно, в пограничном слое активные группы на полимерных цепях смолы создают мощные межмолекулярные силы (например, силы Ван-дер-Ваальса) с молекулами на поверхности основания, возможно, даже образуя ковалентные связи. Миллиарды этих крепко сцепленных «микроскопических рук» составляют основу адгезионной силы.
Таким образом, текучая паста превращается в «стержневую опору», укоренённую в глубине породы, посредством «физического встраивания» и «химического связывания» с основанием.
Почему происходит «отказ анкеровки»? Изучение глубинных микроскопических причин
Однако не каждое анкерование проходит идеально. Когда удерживающая сила не соответствует ожиданиям или постепенно ослабевает в процессе эксплуатации, необходимо искать причины на микроскопическом и рецептурном уровнях.
Отказ 1: «Неудовлетворительное отверждение» — желание есть, а силы нет
Ситуация на месте: Анкерный стержень легко проворачивается или даже извлекается, отверждённое тело имеет низкую прочность, мягкое или липкое.
Анализ состава:
«Дисбаланс пропорций»: Соотношение смолы и отвердителя — это критическая линия для инициирования и завершения реакции полимеризации. Если из-за недостаточного перемешивания или погрешности дозирования пропорция значительно отклоняется, реакция не может пройти полностью, и образуется слабая, «бракованная» сеть с непрореагировавшими веществами.
«Зимняя спячка» при низких температурах: Слишком низкая температура окружающей среды значительно снижает реакционную активность, подобно тому, как «двигателю» реакции трудно запуститься. Слишком быстрая потеря тепла приводит к «остановке» реакции на полпути, в результате отверждённое тело не достигает проектной прочности.
«Помехи от примесей»: Большое количество воды или пыли в отверстии действует как «третий лишний» в реакционной системе. Они могут препятствовать эффективному контакту смолы с основанием, разбавлять реакционные компоненты и даже вступать в побочные реакции с некоторыми составляющими, серьёзно нарушая нормальное формирование сети.
Отказ 2: «Отслоение на границе раздела» — самое слабое звено
Ситуация на месте: Сам анкер обладает высокой прочностью, но разрушение происходит на границе раздела с основанием или анкерным стержнем, и анкер извлекается целиком.
Анализ состава:
«Неудовлетворительное смачивание»: Поверхностное натяжение смоляной системы не соответствует основанию, что не позволяет ей эффективно смачивать и растекаться. Это приводит к наличию невидимых невооружённым глазом микроскопических пустот или дефектов на границе раздела, которые становятся точками концентрации напряжений и начала разрушения.
«Разрыв внутренними напряжениями»: Слишком большое тепловыделение при реакции отверждения или чрезмерная усадка создают значительные внутренние напряжения в процессе отверждения. Эта «внутренняя сила» может превысить адгезионную прочность на границе раздела и «разорвать» её изнутри.
«Дисбаланс жёсткости и эластичности»: Модуль упругости отверждённого анкера слишком высок, он слишком жёсткий и не может адаптироваться к незначительным деформациям основания под нагрузкой. Результат такого «жёсткого противостояния» часто заключается в хрупком отслоении на границе раздела.
Отказ 3: «Недостаточная долговечность» — испытание временем
Ситуация на месте: Первоначальная удерживающая сила хорошая, но со временем, особенно во влажных, обводнённых условиях, она значительно снижается.
Анализ состава:
«Гидролитическая атака»: Если полимерная сеть содержит химические связи, чувствительные к влаге (например, некоторые сложноэфирные связи), то в условиях длительного воздействия влаги или циклов увлажнения-высыхания эти связи постепенно гидролизуются и разрываются. Это приводит к «деградации изнутри» полимерной сети и постепенной потере прочности.
«Миграция пластификатора»: Низкомолекулярные пластификаторы, добавленные для улучшения удобоукладываемости, могут со временем медленно мигрировать и улетучиваться из системы, вызывая хрупкость отверждённого тела и склонность к усталостным трещинам при динамических нагрузках.
Как достичь точной оптимизации состава смоляного анкера
Поняв глубинные причины отказов, мы получаем чёткую карту для оптимизации состава. Цель — создать «стабильную систему», способную работать в сложных условиях.
Направление оптимизации 1: Создание «стабильной» реакционной системы
Точный подбор компонентов: Ключевой момент — обеспечить, чтобы смола и отвердитель при любой ожидаемой рабочей температуре вступали в реакцию с подходящей скоростью. Этого можно достичь, выбирая отвердители разной реакционной способности или используя композитные отверждающие системы, чтобы расширить температурный диапазон применения и избежать «бурной полимеризации при высоких температурах» или «отсутствия отверждения при низких».
Искусное управление температурой «внутреннего цикла»: Добавление специальных теплопроводящих наполнителей или замедлителей реакции позволяет регулировать пик тепловыделения, избегая чрезмерного накопления тепла и возникновения больших внутренних напряжений. Это обеспечивает процесс отверждения, который является «умеренным, но эффективным».
Направление оптимизации 2: Создание «прочного» граничного слоя
«Мостиковая» роль аппретов (силанов): Это ключевая технология для повышения долговечности адгезии. Вещества, такие как силановые аппреты, молекулярная структура которых способна образовывать прочные химические связи с неорганическим основанием (порода, бетон), а с другой стороны — соединяться с органической полимерной сетью смолы. Они действуют как молекулярные мостики, построенные на границе раздела, превращая первоначальное в основном физическое «рукопожатие» в прочное «химическое сваривание».
Умеренное снижение модуля упругости для «податливости»: При сохранении общей прочности, путём регулирования гибкости каркаса смолы или введения гибких звеньев, можно придать отверждённому телу некоторую способность к деформации. Таким образом, когда основание подвергается незначительным смещениям под нагрузкой, анкер может поглощать напряжения за счёт собственной упругой деформации, а не сопротивляться жёстко на границе раздела, что приводит к отслоению.
Направление оптимизации 3: Повышение общей «врождённой» долговечности
Создание «гидролитически стойкой» сети: При проектировании молекулярной структуры следует отдавать предпочтение смоляным системам со стабильными химическими связями (например, простые эфирные связи, уретановые связи), чтобы изначально повысить устойчивость самой сети к воздействию влаги.
Оптимизация системы наполнителей: Наполнители — это не только для снижения стоимости. Правильно подобранные наполнители (например, обработанный кварцевый песок, карбонат кальция) могут хорошо связываться с полимером на границе раздела, не только повышая прочность, но и действуя как барьер для проникновения влаги и подавляя распространение микротрещин.
Заключение
Качественный смоляной анкер — это не просто механическая смесь нескольких ингредиентов. Это точно сконструированная химическая система, требующая идеального баланса между «реакционной способностью», «механической прочностью», «адгезией на границе раздела» и долгосрочной долговечностью.
От понимания микроскопического «волшебства», которое он совершает в тёмном отверстии, до осознания глубинных механизмов его отказа, наша конечная цель — посредством «молекулярной» регулировки состава наделить его подлинной «неуязвимостью», сделав его самым надёжным, молчаливым стражем инженерных конструкций.
